H-shaped revetment pile structure

H型护岸桩结构

H型护岸桩构造细节

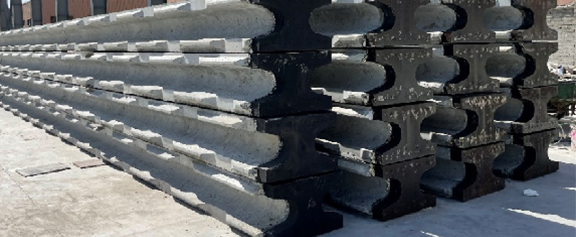

H型护岸桩

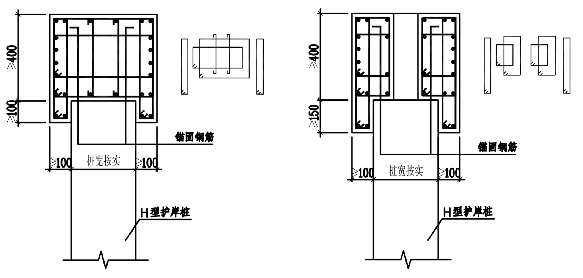

桩顶与冠梁连接

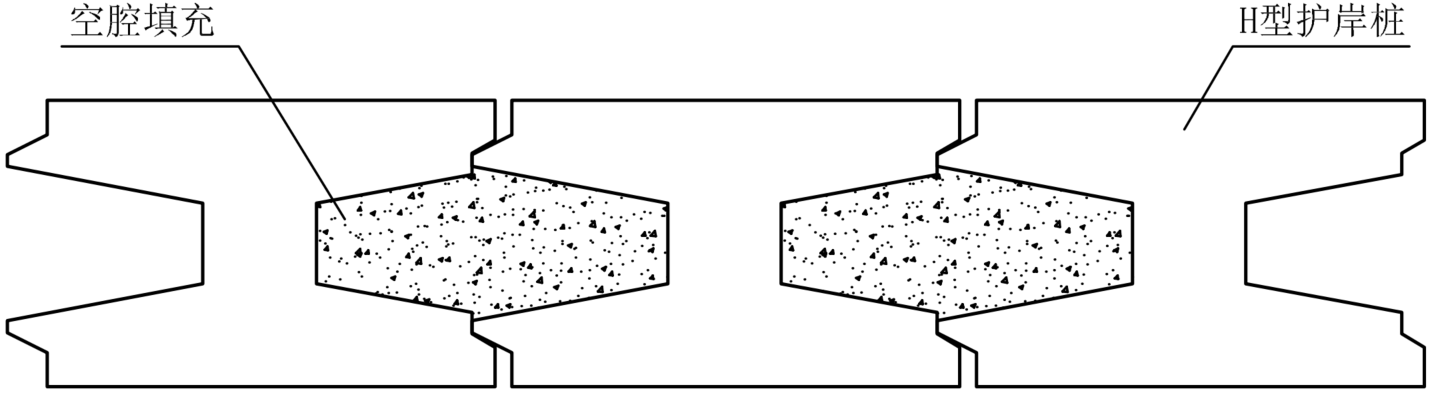

H型护岸桩拼接及空腔填充

拼接卡槽、拼接卡头(间断型)——减缓水流冲击压力,拼接稳定。
端板、钢套箍——便于接桩、设置桩顶冠梁,施工质量可靠。

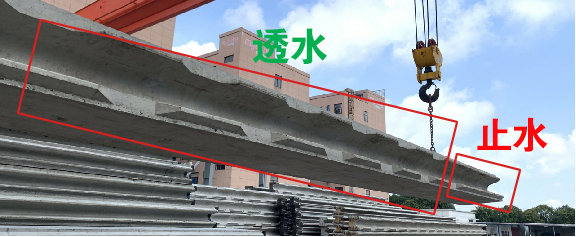

空腔填充——更高的防水要求、更高的生态环保要求。H型护岸桩墙——泥面以上挡土止水,泥面以下透水。

H型护岸桩——先张法预应力混凝土钢绞线桩

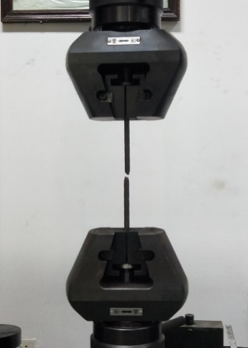

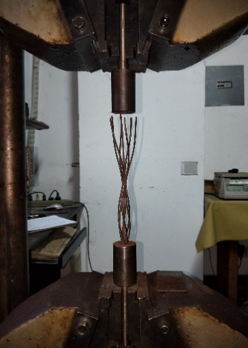

钢绞线与钢棒力学性能对比

钢棒:应力1460 MPa  断裂应变3.4%

钢绞线:应力1920 MPa  断裂应变6.4%

预应力结构——提高抗裂性能、整体耐久性。
预应力钢绞线主筋——提高抗弯强度、抗剪强度、变形延性。

常见的预应力混凝土板桩:主要采用预应力钢棒作为主筋。

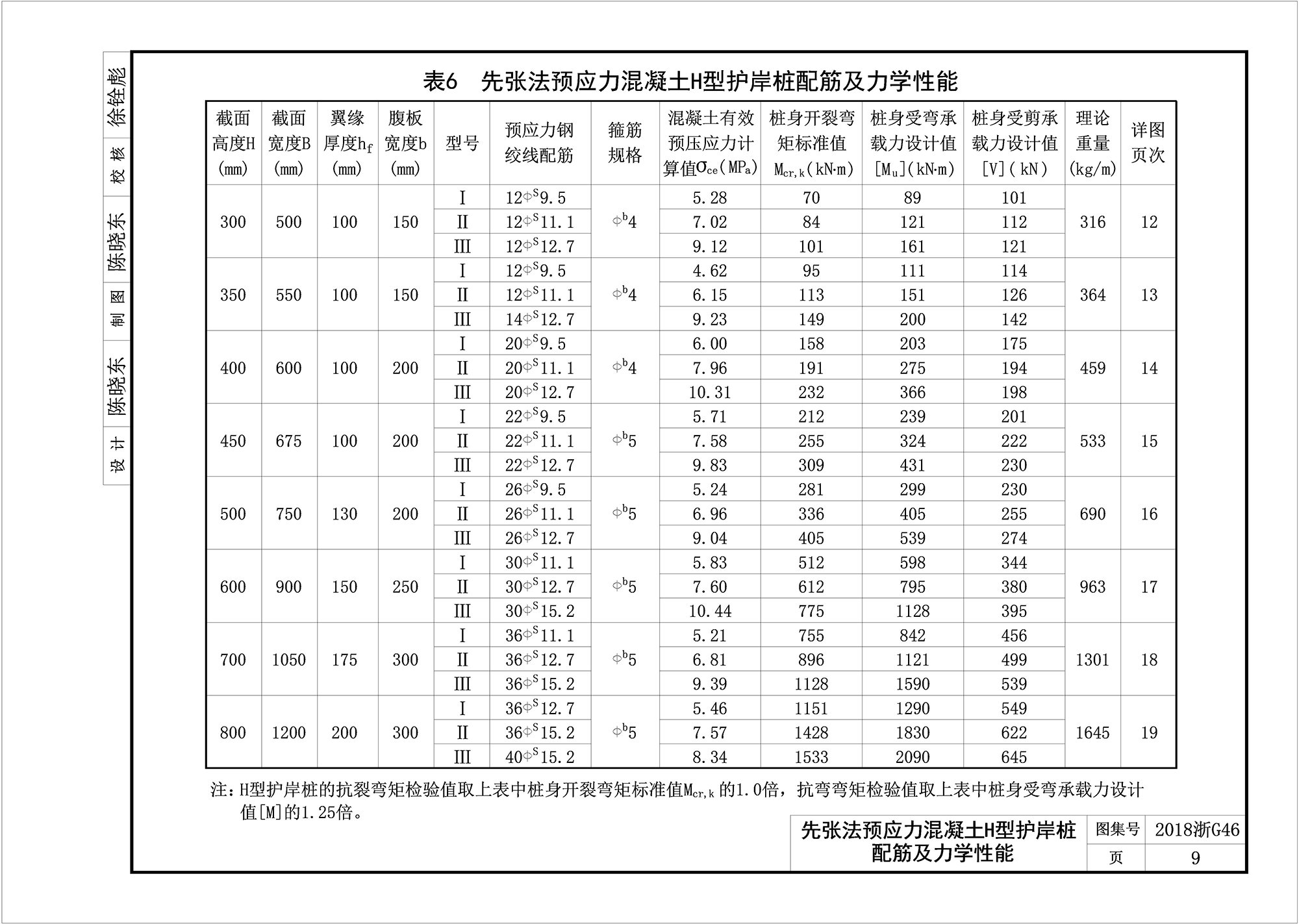

先张法预应力H型护岸桩配筋及力学性能表
