caSE
案 例
杭甬运河余姚段护岸养护工程
软土地基 → 钻孔灌注桩成孔施工时，受水压力可能会出现局部的漏水现象。
采用H型护岸桩 → 基本不受承压水影响。
采用H型护岸桩 → 基本不受承压水影响。

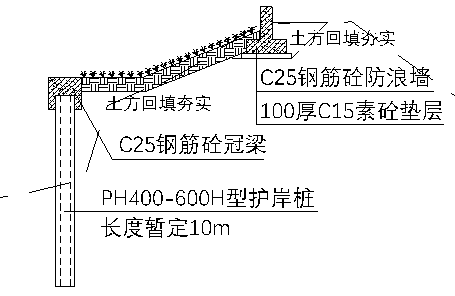

护岸设计剖面示意图
H型护岸桩截面示意图（卡口拼接）

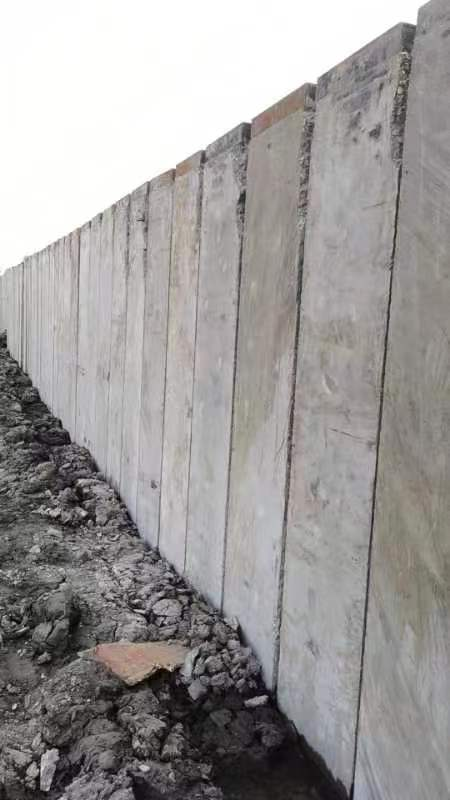

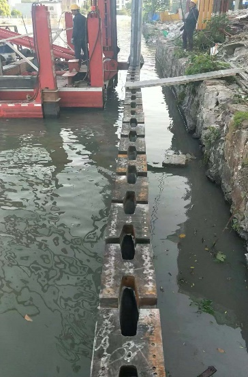

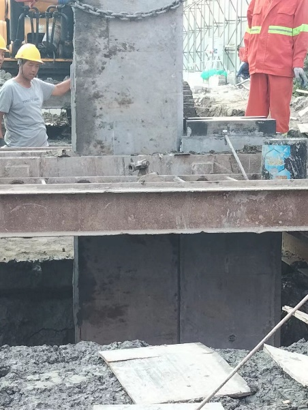

H型护岸桩施工现场

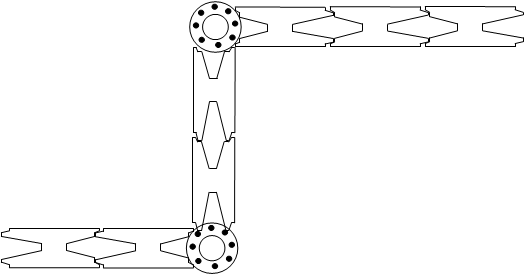

急转弯处采用预应力混凝土管桩过渡

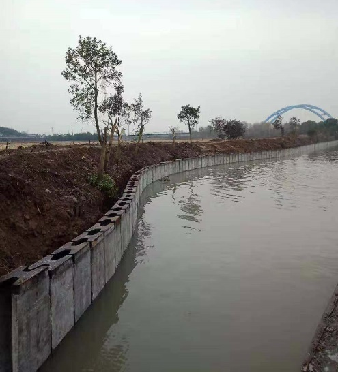

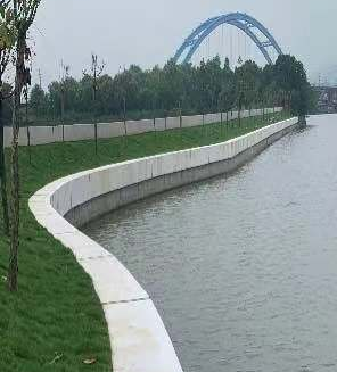

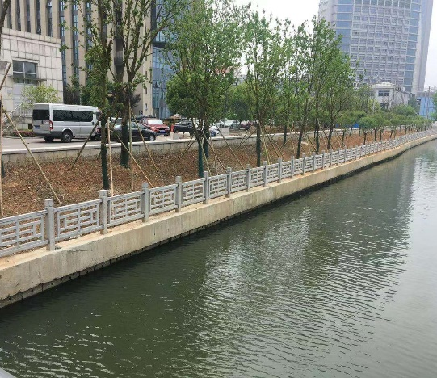

余姚市杭甬运河余姚段（美丽航道）护岸养护工程
苏州市太湖平台渔船避风港工程
太湖平台渔船避风港工程
太湖深水区 → 干水施工需修筑较高围堰，施工难度高、成本大、存在安全隐患
采用H型护岸桩 → 施工便捷、节约成本、安全可靠。
采用H型护岸桩 → 施工便捷、节约成本、安全可靠。
H型护岸桩截面设计示意图

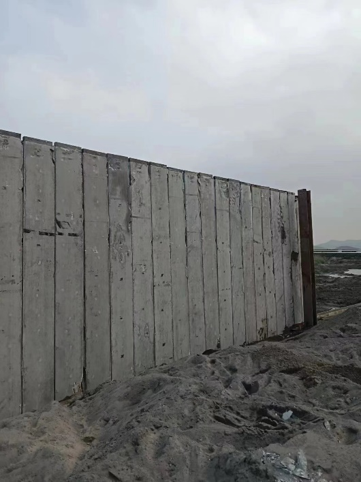

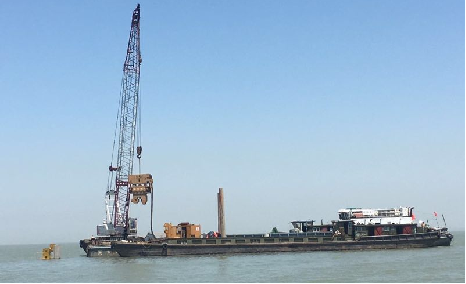

H型护岸桩施工现场

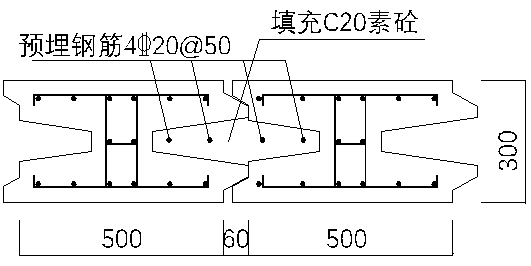

H型护岸桩局部设计（填充钢筋混凝土）
余姚一线海塘堤脚防冲保滩工程
防冲应急工程 → 海塘除险、围涂造地
采用H型护岸桩 → 施工便捷、占地面积小、便于岸线的利用。
采用H型护岸桩 → 施工便捷、占地面积小、便于岸线的利用。
丁坝平面设计示意图

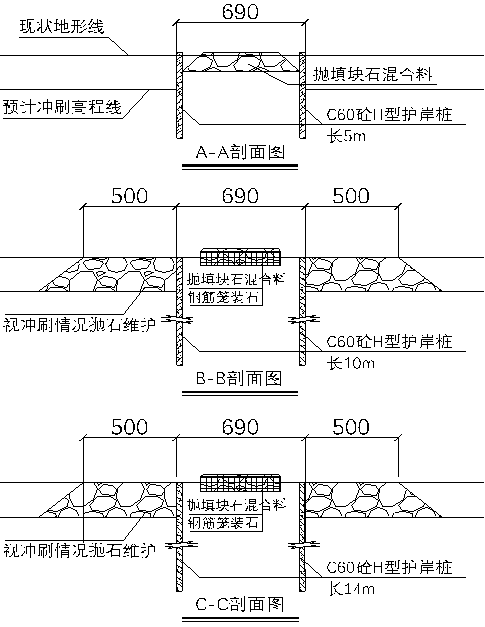

坝身、坝头剖面设计示意图

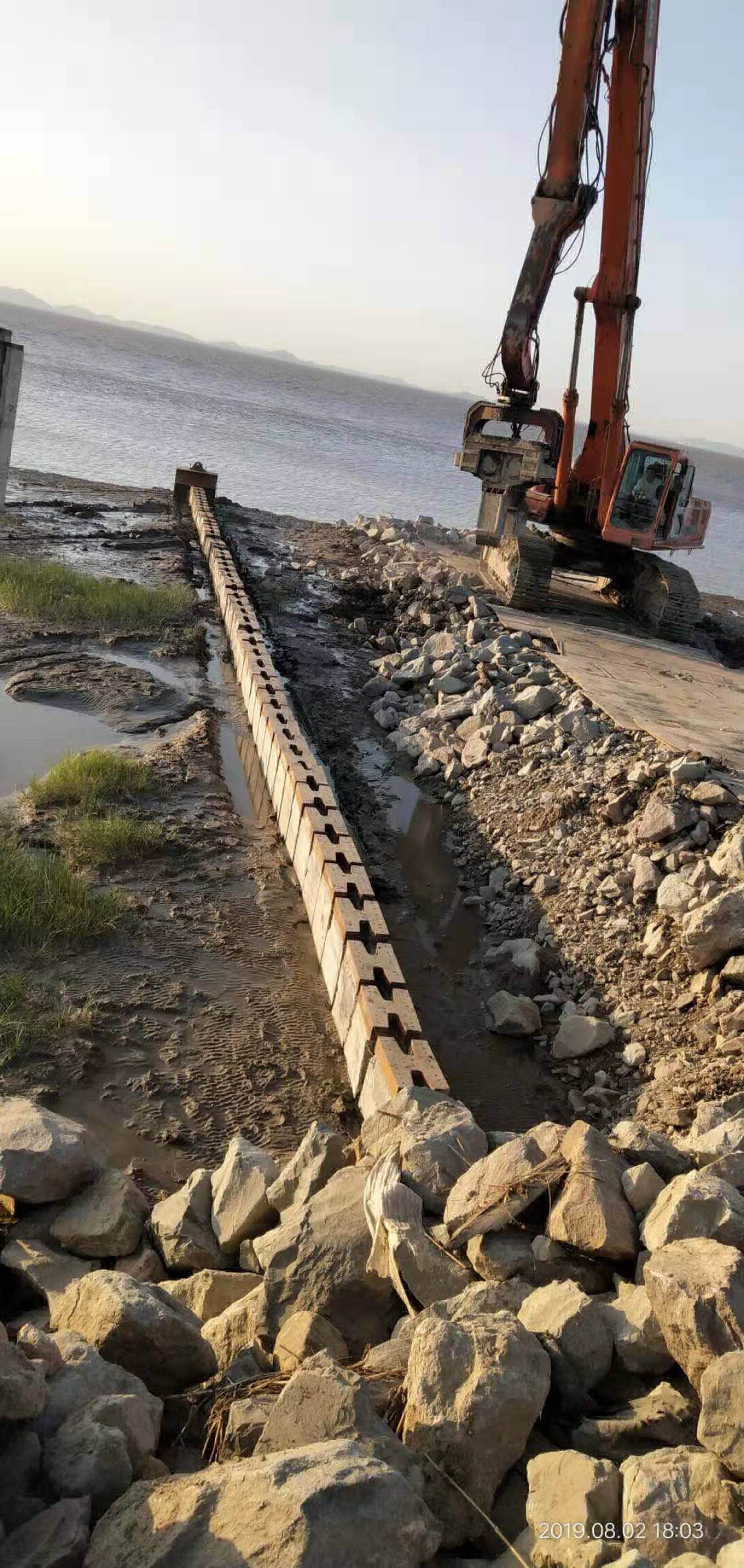

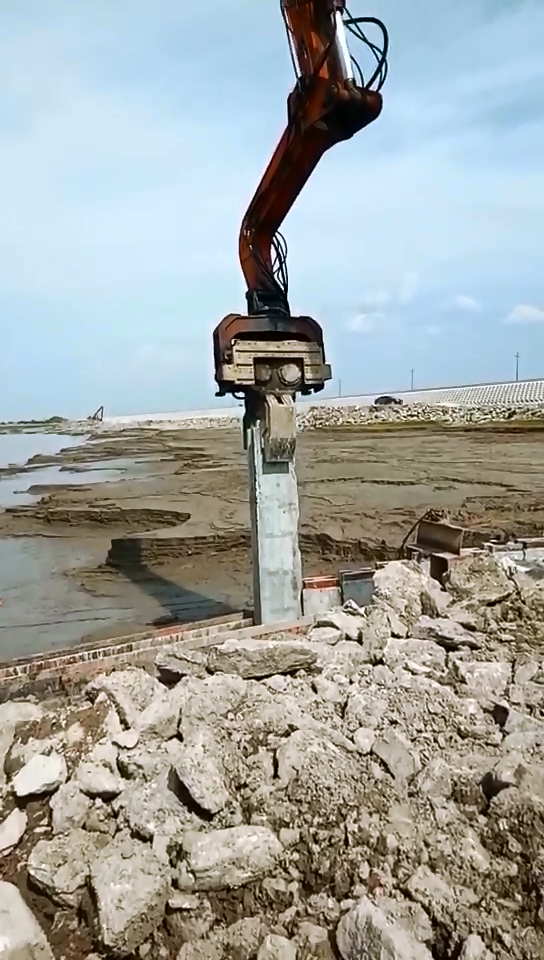

丁坝施工现场
余姚市一线海塘西段堤脚防冲保滩工程

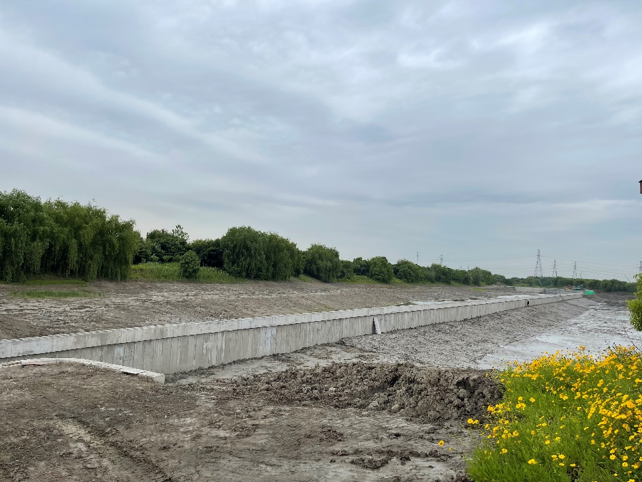

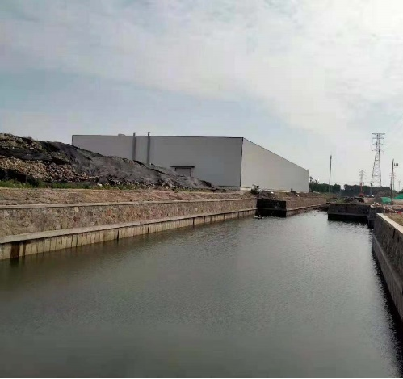

海宁长水塘生态湿地隔水墙
板桩与板桩之间的空腔中泥面以下1米至桩顶浇筑混凝土，墙体两侧完全止水。
顶部帽梁做成镂空状，种植绿植。
顶部帽梁做成镂空状，种植绿植。
板桩与板桩之间的空腔中泥面以下1米至桩顶浇筑混凝土，墙体两侧完全止水。
顶部帽梁做成镂空状，种植绿植。
顶部帽梁做成镂空状，种植绿植。

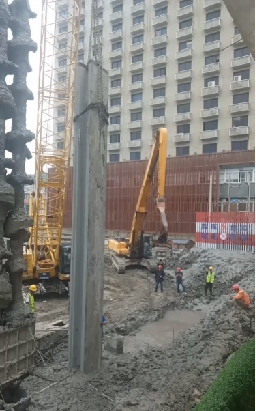

基坑
（1）H型护岸桩抗弯破坏模式为跨中纯弯段受压区混凝土压溃，破坏时受拉区钢绞线未发生断裂；H型护岸桩抗剪破坏模式为弯剪段斜截面剪压破坏，主要由腹板处混凝土及箍筋抵抗剪力作用。H型护岸桩具有较好的抗弯和抗剪承载力以及变形延性。
（2）H型护岸桩在河海护岸、水上平台搭建、湖泊整治和地基加固等多种工程中得到了广泛的推广应用，具有良好的支护性能、结构稳定性和耐久性；同时也具有受水文地质条件影响小、对环境污染小、可操作性强、施工便捷及绿色环保等优势。
（2）H型护岸桩在河海护岸、水上平台搭建、湖泊整治和地基加固等多种工程中得到了广泛的推广应用，具有良好的支护性能、结构稳定性和耐久性；同时也具有受水文地质条件影响小、对环境污染小、可操作性强、施工便捷及绿色环保等优势。
